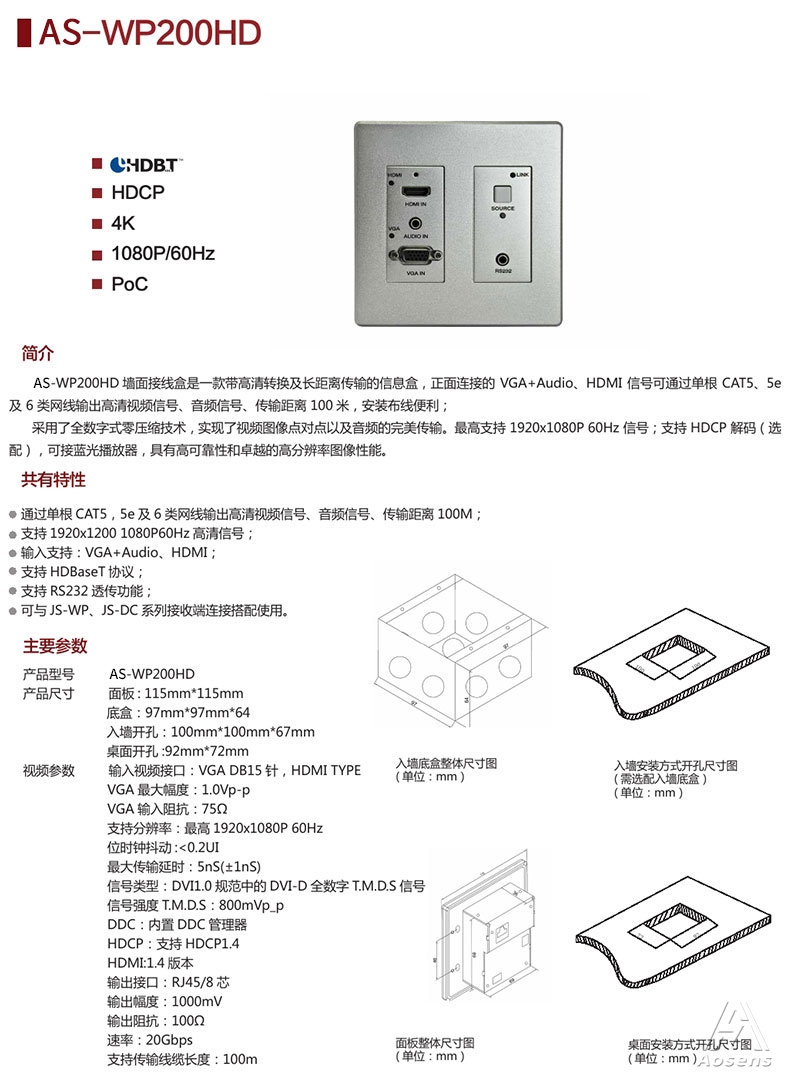

簡介

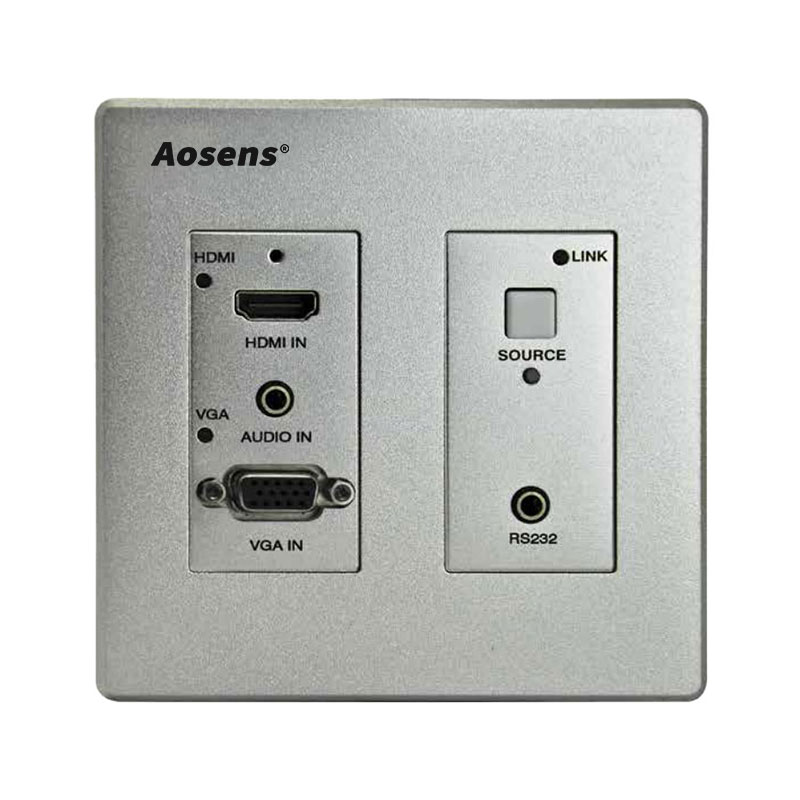

AS-WP200HD 墻面接線盒是一款帶高清轉換及長距離傳輸?shù)男畔⒑校孢B接的 VGA+Audio、HDMI 信號可通過單根 CAT5、5e
及 6 類網線輸出高清視頻信號、音頻信號、傳輸距離 100 米，安裝布線便利；
采用了全數字式零壓縮技術，實現了視頻圖像點對點以及音頻的完美傳輸。最高支持 1920x1080P 60Hz 信號；支持 HDCP 解碼（選
配），可接藍光播放器，具有高可靠性和卓越的高分辨率圖像性能。
通過單根 CAT5，5e 及 6 類網線輸出高清視頻信號、音頻信號、傳輸距離 100M；
支持 1920x1200 1080P60Hz 高清信號；
輸入支持：VGA+Audio、HDMI；
支持 HDBaseT 協議；
支持 RS232 透傳功能；
可與 JS-WP、JS-DC 系列接收端連接搭配使用。
產品型號 JS-WP200HD
產品尺寸 面板 : 115mm*115mm
底盒：97mm*97mm*64
入墻開孔：100mm*100mm*67mm
桌面開孔 :92mm*72mm
視頻參數 輸入視頻接口：VGA DB15 針，HDMI TYPE
VGA 最大幅度：1.0Vp-p
VGA 輸入阻抗：75Ω
支持分辨率：最高 1920x1080P 60Hz
位時鐘抖動 :<0.2UI
最大傳輸延時：5nS(±1nS)
信號類型：DVI1.0 規范中的 DVI-D 全數字 T.M.D.S 信號
信號強度 T.M.D.S：800mVp_p
DDC：內置 DDC 管理器
HDCP：支持 HDCP1.4
HDMI:1.4 版本
輸出接口：RJ45/8 芯
輸出幅度：1000mV
輸出阻抗：100Ω
速率：20Gbps
支持傳輸線纜長度：100m

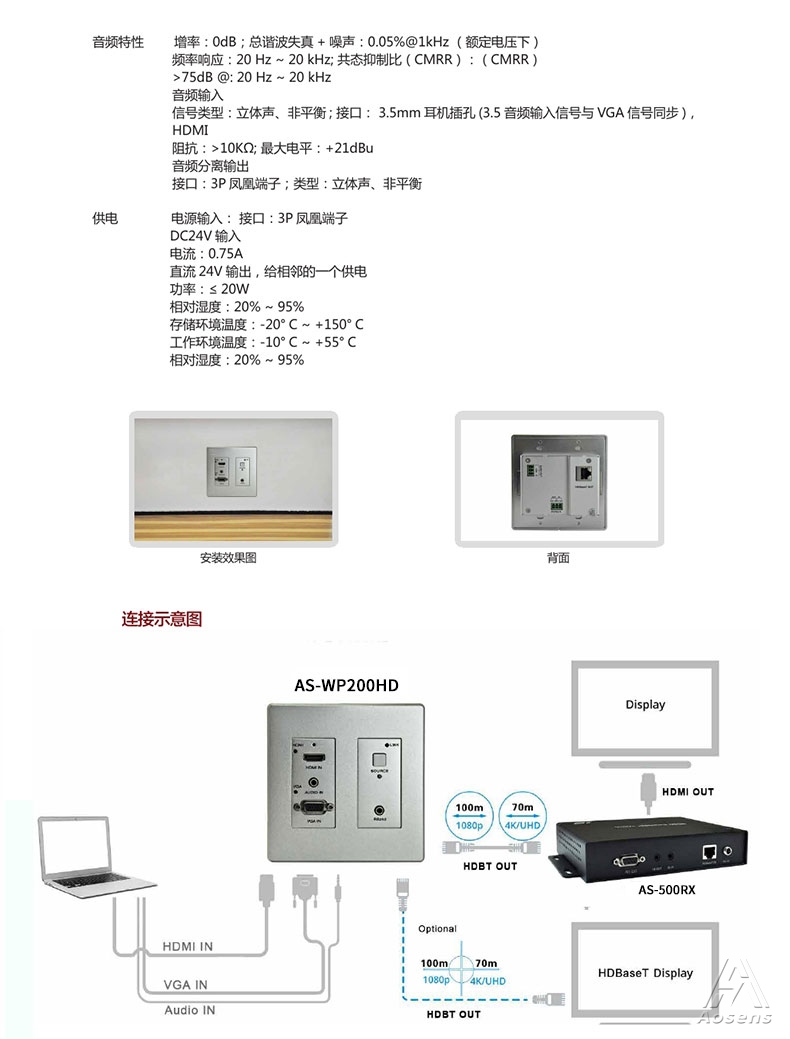

音頻特性 增率：0dB；總諧波失真 + 噪聲：0.05%@1kHz （額定電壓下）
頻率響應：20 Hz ~ 20 kHz; 共態抑制比（CMRR）：（CMRR）
>75dB @: 20 Hz ~ 20 kHz
音頻輸入
信號類型：立體聲、非平衡 ; 接口： 3.5mm 耳機插孔 (3.5 音頻輸入信號與 VGA 信號同步 )，
HDMI
阻抗：>10KΩ; 最大電平：+21dBu
音頻分離輸出
接口：3P 鳳凰端子；類型：立體聲、非平衡
供電 電源輸入： 接口：3P 鳳凰端子
DC24V 輸入
電流：0.75A
直流 24V 輸出，給相鄰的一個供電
功率：≤ 20W
相對濕度：20% ~ 95%
存儲環境溫度：-20° C ~ +150° C
工作環境溫度：-10° C ~ +55° C
相對濕度：20% ~ 95%
